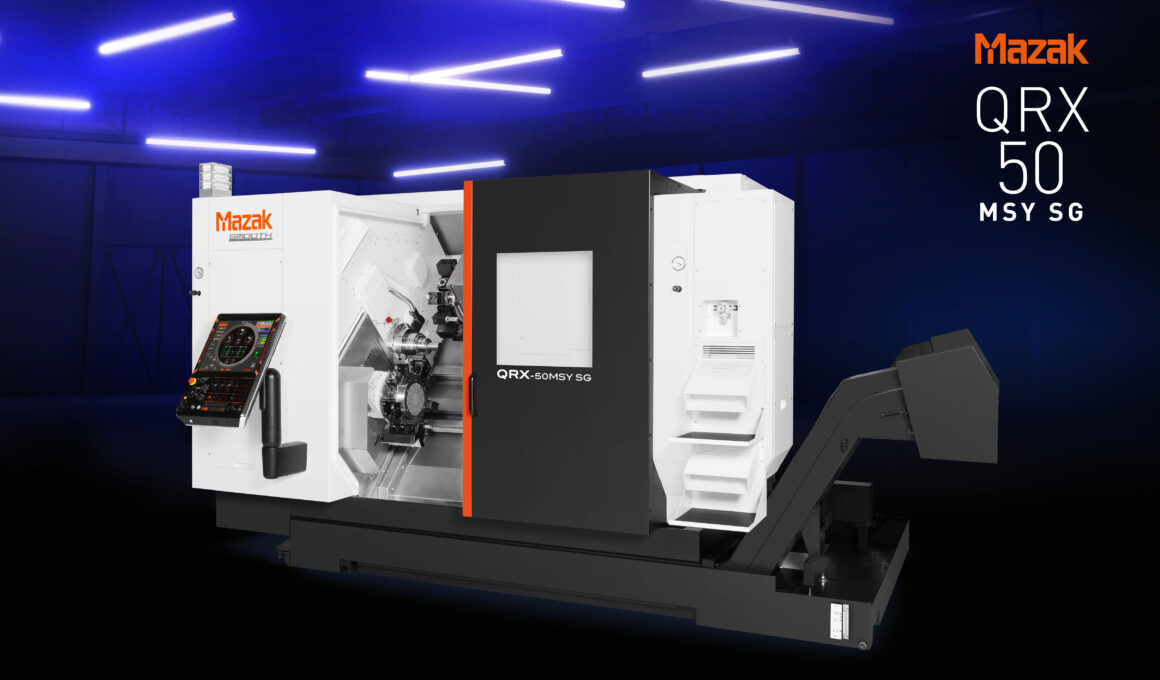

Nouvelle gamme Mazak QRX

Cette nouvelle gamme de centres de tournage CNC compacts, existe en version 2 tourelles compactes (50MY SG), ou 2 tourelles et 2 broches (50MSY SG) pour encore plus de productivité !

Les tourelles permettent une réduction significative du temps de cycle.

Deux canaux de programmation afin d’optimiser la production ; possibilité de programmer en conversationnel grâce au MAZATROL et au 3D Assit.

Une large gamme d’options d’automatisation pour améliorer la productivité, y compris les chargeurs de barres, les déchargeurs et récupérateurs automatiques de pièces.

Temps de cycle réduit de 47 %

mazak

Fonctions clés et avantages :

• Productivité plus élevée
  • Améliorer la productivité par le fraisage simultané de l’axe Y.
  • Broche principale et deuxième broche (MSY)
    • La broche tournante est équipée d’une broche / moteur intégral et est compatible avec une variété de processus d’usinage. La deuxième broche permet un usinage continu du transfert de la pièce au deuxième processus.
    • La broche / moteur intégral n’a pas d’engrenages ou de courroies qui peuvent provoquer des vibrations, ce qui améliore la rondeur et la précision de la surface d’usinage tout en évitant la perte de puissance. Sa structure simple assure une grande fiabilité, sans entretien requis, comme le réglage de la tension, contrairement aux entraînements par courroie.
  • Tourelle supérieure / inférieure – Axe Y
    • Les broches porte-outils rotatives des tourelles supérieure et inférieure, combinées à la grande course de l’axe Y de 80 mm (±40 mm), permettent l’utilisation de multiples porte-outils en tandem, offrant une large variété d’opérations d’usinage.
  • Pointe mobile CN (MY)
    • La course et la poussée de la pointe mobile sont contrôlées par un servomoteur.
      La force de poussée maximale est de 7000 N, ce qui permet des opérations d’usinage intensives à l’aide d’un entraîneur frontal.
  • Tourelles
    • Tourelle tambour 12 postes (24 positions) en équipement standard
      • La tourelle tambour 12 postes (24 positions) est conçue pour minimiser les interférences.
        Le porte-outil peut être monté de manière réversible à 180°, ce qui réduit le nombre de types de porte-outils nécessaires.
        Le porte-outil utilise la norme BMT45, en cours d’adoption comme nouveau standard mondial.

• Automatisation
  • Une variété d’équipements d’automatisation tels que les chargeurs de barres et les receveurs de pièces sont disponibles en option.

• Économie d’espace
  • La disposition optimale, y compris le chargeur de barre, atteint la plus petite profondeur de sa catégorie grâce à une conception peu encombrante qui prend en compte l’espace au sol.
• Application
  • La structure unique à 2 tourelles / 2 broches de la QRX-50MSY permet l’usinage simultané de deux pièces et une coupe équilibrée en utilisant la tourelle supérieure et inférieure.
    La machine offre une amélioration significative de la productivité par rapport à un centre de tournage CNC à 1 tourelle / 2 broches.
